产品介绍:
喷雾干燥是液体工艺成形和干燥工业中较广泛应用的工艺。适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体产品。因此,当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状应当符合的规定时,喷雾干燥是一道很好的工艺。
技术参数:
项目\型号 | 5 | 25 | 50 | 100 | 150 | 200 | 500 | 800 | 1000 | 2000 | 3000 | 4500 | 6500 |
入口温度℃ | 140-350自控 | ||||||||||||
出口温度℃ | 80-90 | ||||||||||||
喷雾形式 | 高速离心雾化器(机械传动或无级变频调速可供选择) | ||||||||||||
水份蒸发量 kg/h | 5 | 25 | 50 | 100 | 150 | 200 | 500 | 800 | 1000 | 2000 | 3000 | 4500 | 6500 |
雾化器转速rmp | 25000 | 22000 | 21500 | 18000 | 16000 | 12000-13000 | 11000-12000 | ||||||
雾化盘直径mm | 60 | 120 | 150 | 180-210 | 根据工艺要求确定 | ||||||||
电加热大功率 kw | 9 | 31.5 | 60 | 81 | 99 | 根据工艺要求确定 | |||||||
占地长度m | 1.6 | 4 | 4.5 | 5.2 | 7 | 7.5 | 12.5 | 13.5 | 14.5 | 根据工艺流程、场地条件及用户要求确定 | |||
占地宽度m | 1.1 | 2.7 | 2.8 | 3.5 | 5.5 | 6 | 8 | 12 | 14 | ||||
塔体高度m | 1.75 | 4.5 | 5.5 | 6.7 | 7.2 | 8 | 10 | 11 | 15 | ||||
塔体吊装高度m | 2.5 | 2.5 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |||||
注:水分蒸发量与物料特性、含固量及热风进出口温度有关。用户可根据当地能源情况选定加热方式,根据物料特性选择收尘、除尘方式。 |
工作原理:

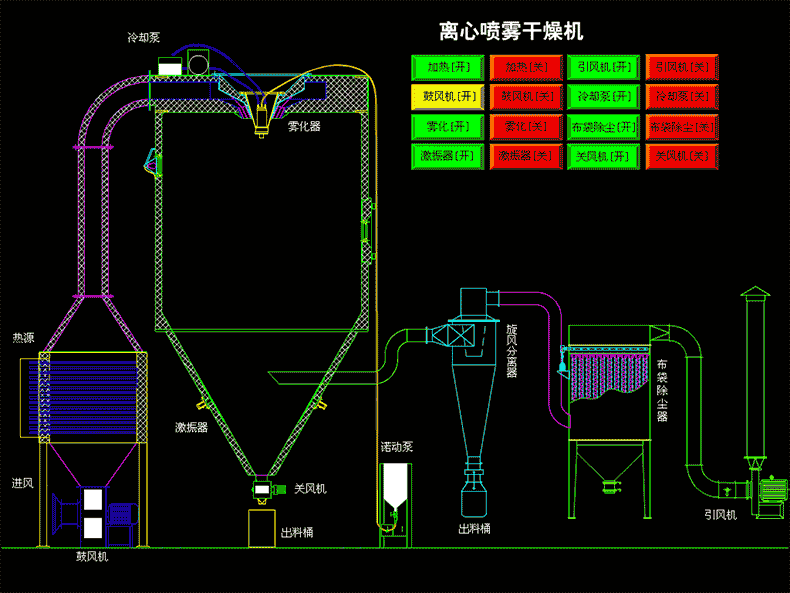

本机组工作过程为料液通过隔膜泵高压输入,喷出雾状液滴,然后同热空气并流下降,大部分粉粒由塔底排料口收集,废气及其微小粉末经旋风分离器分离,废气由抽风机排出,粉末由设在旋风分离器下端的授粉筒收集,风机出口还可装备二级除尘装置。
产品特点:
● 干燥速度快,料液经雾化后表面积大大增加,在热风气流中,瞬间就可蒸发95%-98%的水份,完成干燥时间仅需数秒钟,适用于热敏性物料的干燥。
● 产品具有良好的均匀度、流动性和溶解性,产品纯度高,质量好。
● 生产过程简化,操作控制方便。对于含湿量40-60%(特定物料可达90%)的液体能一次干燥成粉粒产品,干燥后不需粉碎和筛选,减少生产工序,提高产品纯度。对产品粒径,松密度,水份,在特定范围内可通过改变操作条件进行调整,控制和管理都很方便。
